ＡＴ－３００用コネクタ接続状況

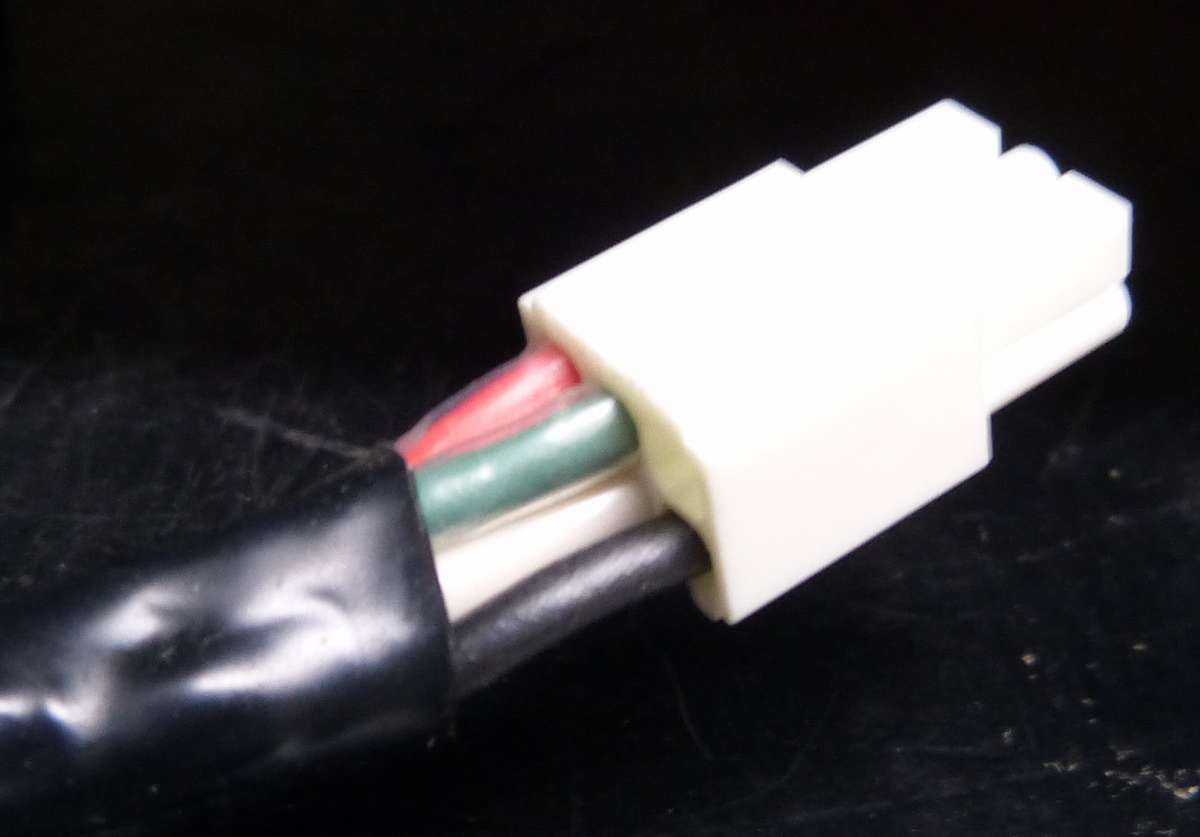

ＡＴ－３００用延長ケーブルのコネクタ接続状況
　

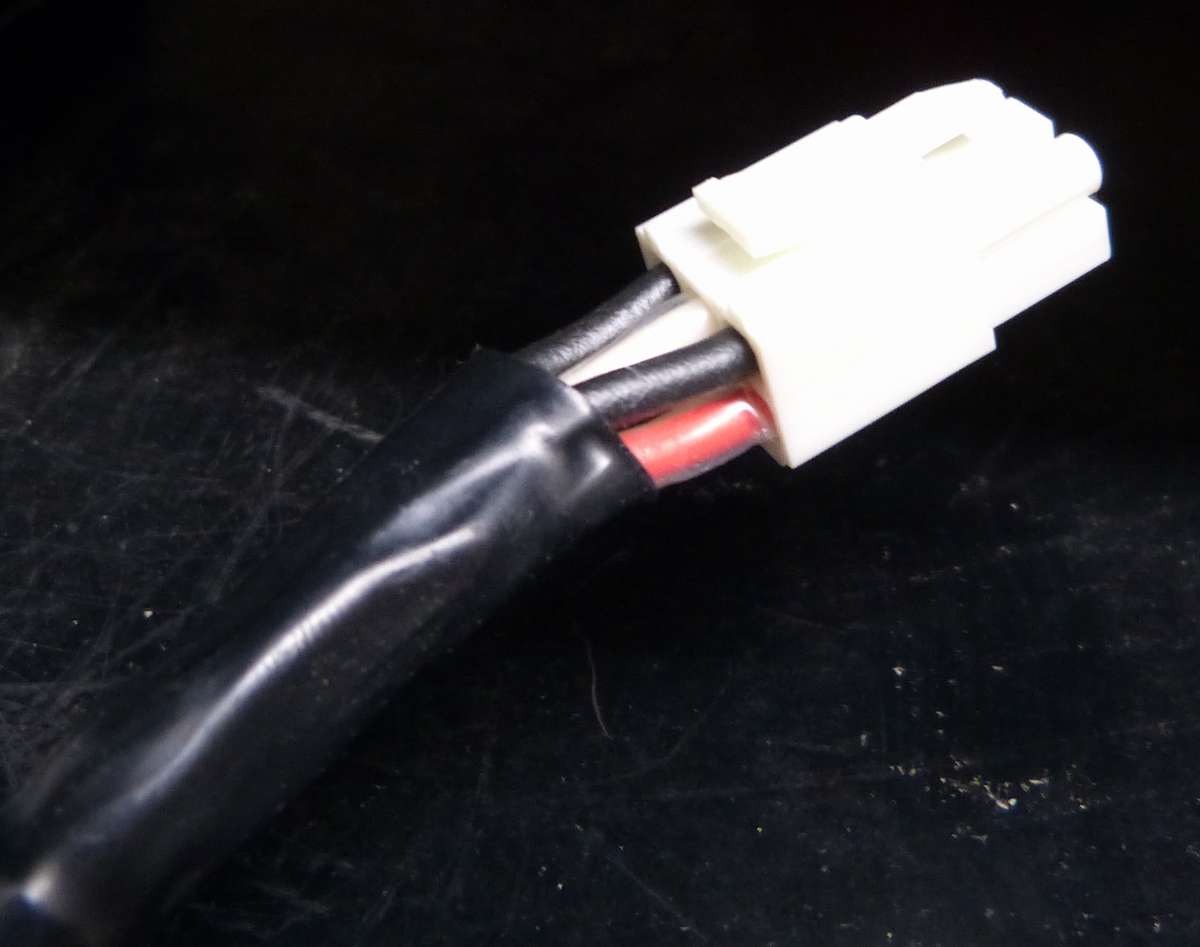

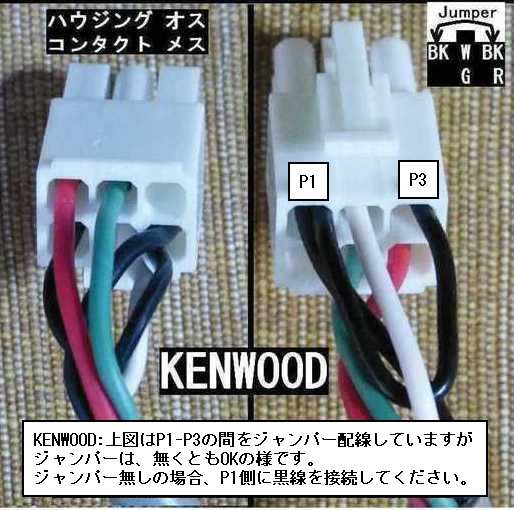

・４芯ケーブルの黒線を「グランド」「シールド」用のピンに分岐しています。
・接続ピン数は５本、１箇所は未接続です。

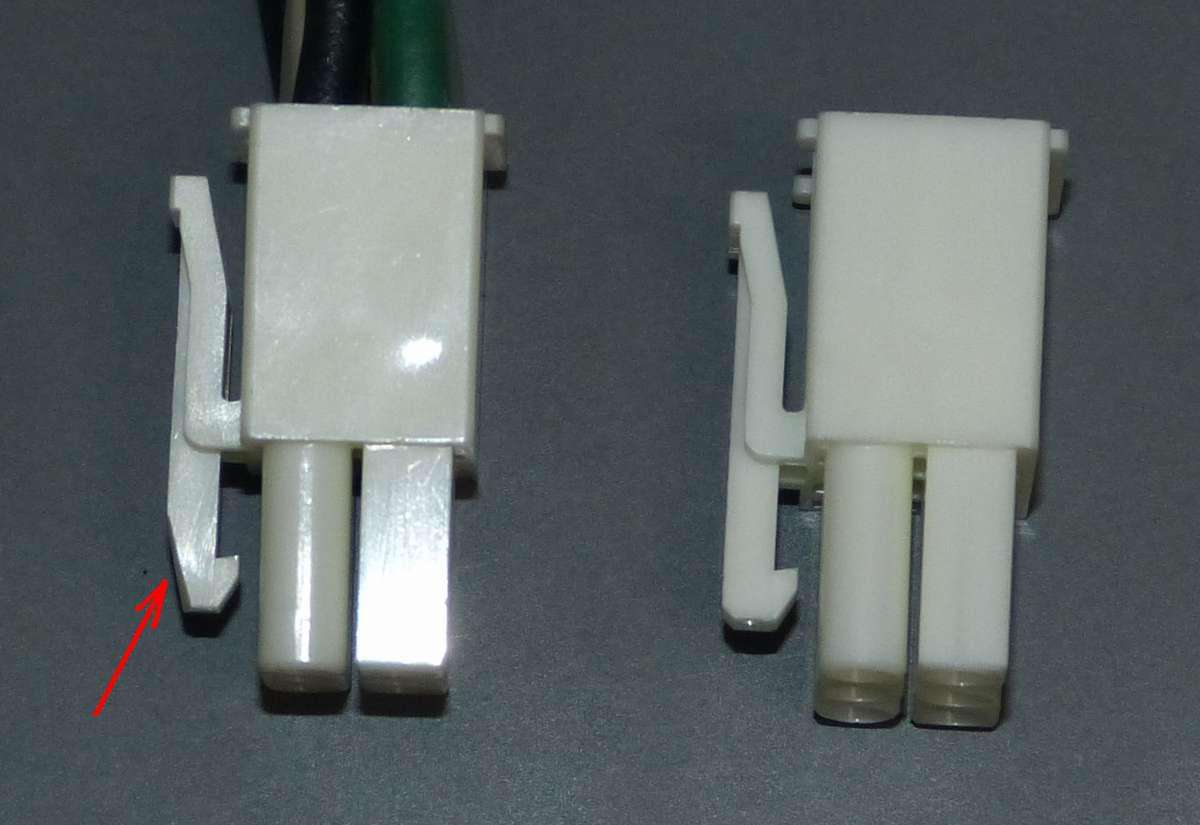

・ＴＳ－２０００では抜け止めが無線機の蓋に当たり、抜き差しにコツが必要。
　面倒なので、ほんの少し（１ｍｍ程度）角を削りました。
・私の利用しているＶＣＴは、非シールドケーブル。
　「リグ側」「ＡＴＵ側」を複数のパッチンコアで挟み、まわりこみを防いでいます。
・参考
　ＡＨ－３，ＡＨ－４コネクタ接続状況

参考「電線は曲げて挿入すると引っ張りに強くなる(ユーチューブ TNX)」
　　私も、芯線の太さに応じてＶＮＷ形に曲げて使いました。
